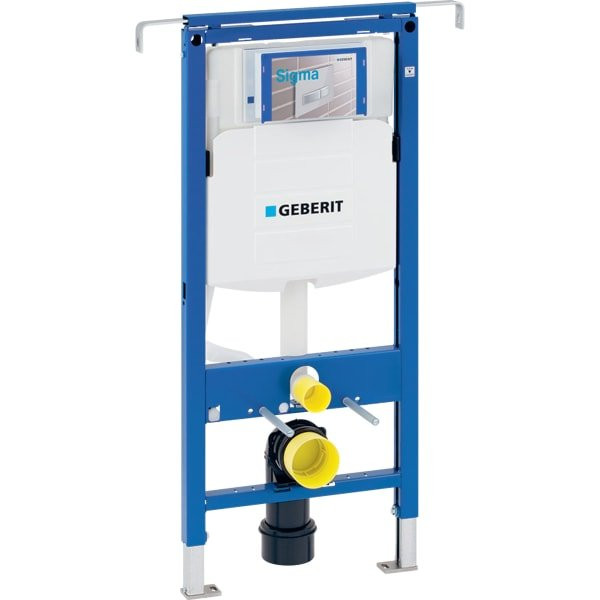

Geberit Duofix montážní prvek pro závěsné WC, 115 cm, se splachovací nádržkou pod omítku Sigma 12 cm, k instalaci mezi boční stěny (111.355.00.5)

Montážní prvek Geberit Duofix pro závěsné WC, 115 cm, se splachovací nádržkou pod omítku Sigma 12 cm, k instalaci mezi boční stěny.

SPECIFIKACE PRODUKTU:

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• K montáži do úzkých prostor a výklenků
• pro závěsná WC s připojovacími rozměry podle EN 33:2011
• pro závěsná WC s vyložením do 62 cm
• pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• pro tloušťky podlahy 0–20 cm
• pro tlačítka SIGMA

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• nastavitelný do šířky
• rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
• rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• podpěry pozinkované
• podpěry nastavitelné 0–20 cm
• podpěry s protiskluzovou úpravou
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• upevnění připojovacího kolena zvukově izolované
• splachovací nádržka pod omítku s ovládáním zepředu
• splachovací nádržka pod omítku izolovaná proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• přívod vody vzadu nebo nahoře uprostřed
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• s možností upevnění pro přívod elektřiny

Technické údaje

• tlak při průtoku: 10-1000 kPa
• maximální teplota vody: 25 °C
• splachovací množství, nastavení ve výrobě: 6 a 3 l
• velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l
• malé splachovací množství, rozsah nastavení: 3-4 l

Obsah dodávky

• přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• připojovací souprava pro WC, ø 90 mm
• připojovací koleno 90° z PE-HD, ø 90 mm
• přechodka z PE-HD, ø 90 / 110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• upevňovací materiál

Neobsahuje ovládací tlačítko - objednává se samostatně viz související zboží.

Upozornění: osobní odběr tohoto zboží lze uskutečnit pouze z výdejního místa ve Strakonicích.

Specifikace montáže

Do podlahy je prvek ukotven pomocí dvou podpěr, které jsou plynule výsuvné a tím umožňují individuální nastavení výšky WC mísy. To ocení při dosedání a vstávání zvláště vyšší, starší a zdravotně handicapovaní lidé. Výsuvné vodorovné rozpěry zabezpečí jednoduchou a spolehlivou montáž i v různých šířkách místnosti. Případná demontáž ventilů (napouštěcího a vypouštěcího) je snadná díky dostatečně velkému servisnímu otvoru skrytému za ovládacím tlačítkem. Opláštění i s obkladem lze připevnit přímo na rám prvku a tak nedochází ke zbytečnému zmenšení prostoru WC. Konstrukce prvku Duofix dovoluje provést montáž takovým způsobem, aby byla možná jeho demontáž, např. v případě rekonstrukce stoupacích potrubí v instalační šachtě. Duofix má veškeré vývody pro napojení odpadu,vody a zařizovacího předmětu pevně fixovány, což zjednodušuje montáž a omezuje možnost chybného napojení na minimum.
